DQW120-0.5 Q120-1隔爆型部分回转阀门电动装置

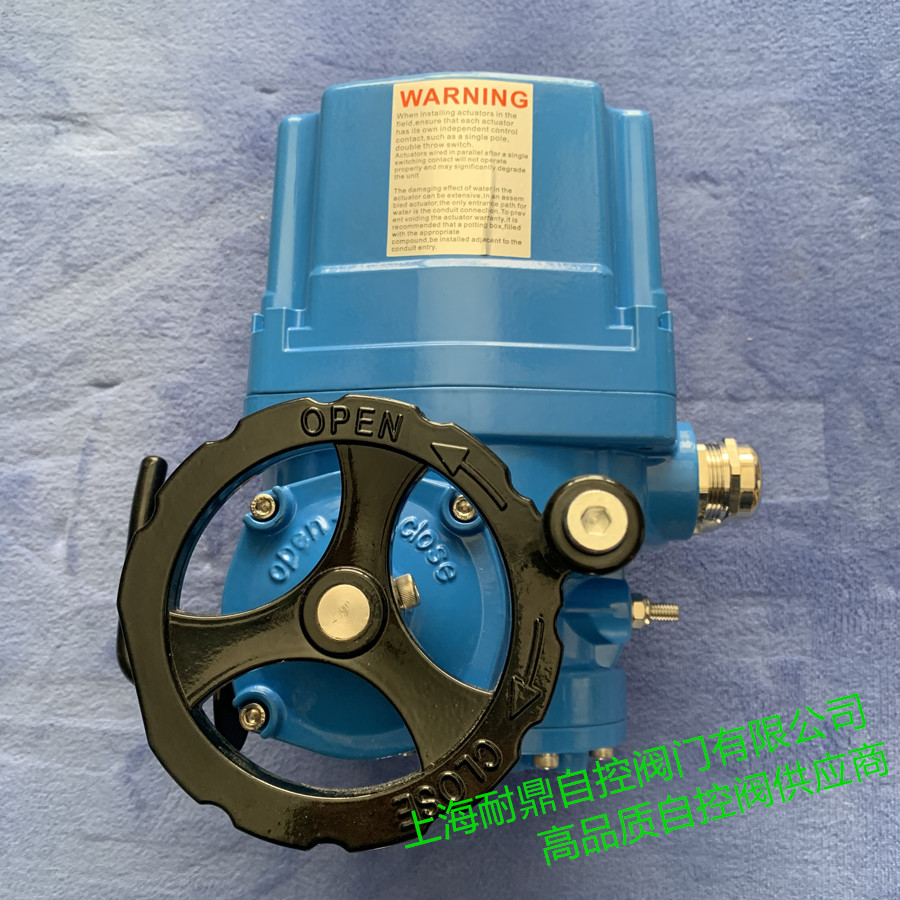

Q120-1 Q型电动执行器

Q120-1 Q型电动执行器采用了新的主传动结构，主传动中的三级减速机构放在同一个壳体内，属于一体型结构的阀门电动执行器，与 90 °回转阀门配套组装成电动阀门使用，用来控制阀门的开启和关闭。操作人员可以在控制室内远距离对阀门进行控制，也可以在现场手动操作，广泛地应用于使用管道阀门的给排水、供热、电站、化工、食品、纺织、造纸、制药、船舶、钢铁和煤炭等工程。

一、Q120-1 Q型电动执行器产品概述

    DQW部分回转阀门电动装置，又叫部分回转电动执行器，部分回转电动执行器，部分回转电动装置，简称Q型电装，是阀门及其类似设备实现开启、关闭或调节控制的驱动设备。广泛应用于电力、冶金、石油、化工、食品、造纸、制药、水厂和污水处理等行业，适用于蝶阀、球阀、旋塞阀、等作90°回转的阀门及其类似设备。如果加支架可以作为角行程电动执行器使用，如用于风门，挡板门，烟气挡板门及其类似设备。

二、电气控制原理图

三、技术参数

    1、额定输出扭矩、连接形式、输出转速、输出轴zui大转圈数、控制方式和其他功能要求。

    2、常规电压为三相380V，特殊可以做三相660V、三相415V和单相220V.。不过要注意的单相220V是只有扭矩300N.m规格以下的才有做，原因是为了***有效扭矩，单相220V动力比较差，而且在选型过程中要选大一个型号。

    3、常规工作环境温度为零下20°到60°，特殊订货可以做到零下40°到80°。

    4、防护等级常规为IP55，特殊订货可以做到IP65和IP67。

5、常规阀门电动装置工作制为10分钟，特殊订货为30分钟。

四、型号规格
